| #26 |
|
|
sal all poate sa ma ajute si pe mine cineva(vreau sa cumpar) cu un emitator radio sa se alim la 12 w de mica putere bineanteles , imi tre f urg pls ----0762165488
|
|
| |
|
| #27 |
|
|
Frate Ziceti-mi ma si mie unu care ati reusit sa il faceti acel emitator mic ce piese ati folosit
|
|
| |
|
| #28 |
|
|
Piese din comert, cu siguranta gasesti , si merge , sau vrei lista de piese mai exact ?
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| |
|
| #29 |
|
|
Salut la toata lumea.
Sunt nou pe forum si vreu sa fac acel mini emitator
daca va rog sa puneti lista doar cu piesele folosite.
Numai bine!
|
|
| |
|
| #30 |
|
|
Care emitaror? te rog anexeaza o poza din cele de mai sus . ms
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| |
|
| #32 |
|
|

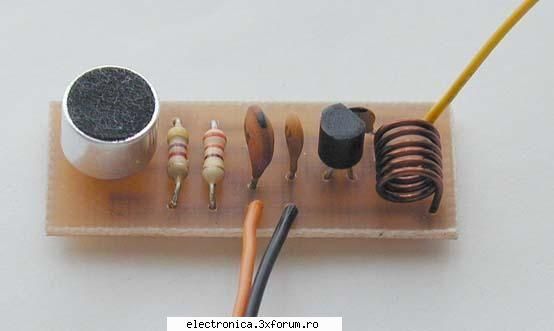

R1 4,7 k
R2 330
C1 1,5 n
C2 33 p
C3 47 p
T1 BF324
Condensatorii sunt ceramici. Poti testa
|
|
| |
|
| #33 |
|
|
Multumesc de raspuns.
Si inca ceva, frecventa se regleaza din spire nu?
Numai bine!
|
|
| |
|
| #34 |
|
|
Da ,dar sa nu te astepti la mari rezultate de la el.

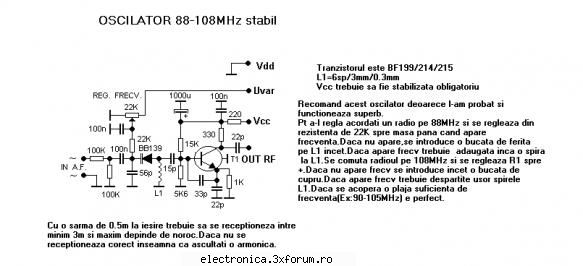

Mai bine incerci sa faci partea de oscilator si e mai stabil plus ca emite la fel ca ala adica cateva zeci de metri. Incearca asta...
31KB
|
|
| |
|
| #37 |
|
|
Buna
Ma adresez in special Administratorului acestui forum sa specifice ,folosirea emitatoarelor AM--FM FARA AUTORIZATIE DE RADIOAMATOR si reglarea in prealabil a emitatorului pe o anumita frecventa (SAU INTIMPLAT CAZURI CIND SE EMITEA PE FRECVENTA CDZULUI,ADICA PE FRECVENTA TURNULUI DE CONTROL AL TRAFICULUI AERIAN, SAU POSTURI DE RADIO PIRAT CU MANELE),daca tot sunteti pasionati de montaje eu va sugerez sa obtineti o autorizatie de radioamator ,VA ROG SA SPECIFICATI CA EMITEREA FARA AUTORIZATIE SE PEDEPSESTE CU INCHISOARE.
Cu stima
yo2mgy
|
|
| |
|
| #38 |
|
|
Discutiile sunt purtate in jurul unor scheme foarte simple care emit 10-20 metri.
Oricine le poate testa si construi.Sunt destul de asemanatoare cu modulatoarele FM de auto pentru care nimeni nu face inchisoare! )
|
|
| |
|
| #39 |
|
|
sall sunt nou am realizat emitatorul merge perfect dar de la distanta mica, si apropo puteti realiza montajul cu tranzistori NPN cu bf214 eu asa am facut dar trebuie sa inversati polaritatea de la + si - mult SUCCES!!
|
|
| |
|
| #40 |
|
|
cati m patrati prinde emitatoru asta?
[/img][/img]
|
|
| |
|
| #41 |
|
|
ElectroBUBU a scris:
Schema |
Salut
Am Si Eu O Intrebare:
Daca in loc de C2 care are valoarea de 33pF as pune unu de 36pF ar fi vre-o diferenta???
Multumesc anticipat.
(A sin inca ceva . Daca in loc de microfon pot pune un slot pentru mufa jack ca sa pot sa o conectez la un telefon cu muzica ceva . Si de unde as putea face rost de L din prima schema??? )
L - 6 turns on 5 mm diameter. 11,5 cm lenght wire 0,8 mm diam.
|
|
| |
|
| #42 |
|
|
Bobina se poate face din orice sarma de 0.8 mm diametru diametrul unei spire trebyue sa fie de 5 mm .
Eu iti recomand un miez de cablu coaxial ( din ala te TV ) .
Cei ce vor emitatoare gata facute , de diferite puteri dati un mesaj aici sau un mail ( doar email nu si pe mess )
|
|
| |
|
| #43 |
|
|
Salutare prieteni, a realizat cineva schema asta????
sa inteleg ca acordarea pe banda de fm se face prin departarea sau apropierea spirelor bobinei...?????
|
|
| |
|
| #44 |
|
|
Salut stefan . daca doresti detalii da-mi un mesaj privat sau raspunde aici .
Te pot ajuta
|
|
| |
|
| #45 |
|
|
Salutare prieteni....
Si iata ca postez din nou pentru cei care au realizat acel mic emitator cu 1 tranz bf324.
Problema mea este ca l-am realizat si eu dar nu cu bf324 si am pus bf423 care este tot pnp, l-am alimentat cu doi acumulatori de 1,5v/2700mhA, ,am cautat pe toata banda de fm de la 88-108 si nimic.
Am inlocuit tranz bf423 cu 2n4958 care urca mai sus in frecventa[1500MHz] si tot nimic,mentionez ca am realizat montajul corect conformom schemei,si toate piesele si valorile lor sunt corecte.am verificat de 10 ori schema si totul este ok dar totusi el nu functioneaza.
care sa fie problema....????
3.4KB
|
|
| |
|
| #46 |
|
|
Vad ca nimeni nu ma poate ajuta cu un sfat sau o parere.......
Va multumesc pentru [ajutorul acordat] o sa incerc sa ma descurc singur.
|
|
| |
|
| #47 |
|
|

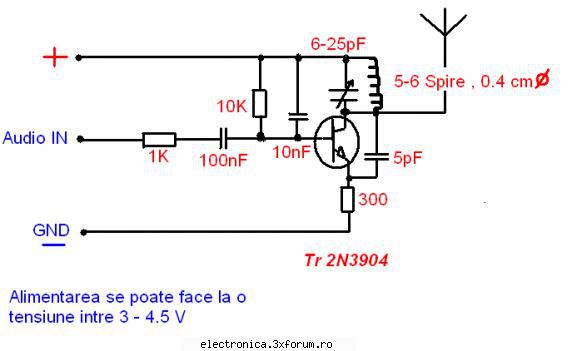

Aceasta este schema.....
23.6KB
|
|
| |
|
| #48 |
|
|
Salut . totusi te sfatuiesc sa adopti o schema cu dioda varicap .
Aceasta de mai sus este extrem de instabila , Si frecventa va varia foarte tare in functie de temperatura ambientala .
|
|
| |
|
