#1
ionutbyly
Membru
Postari: 2

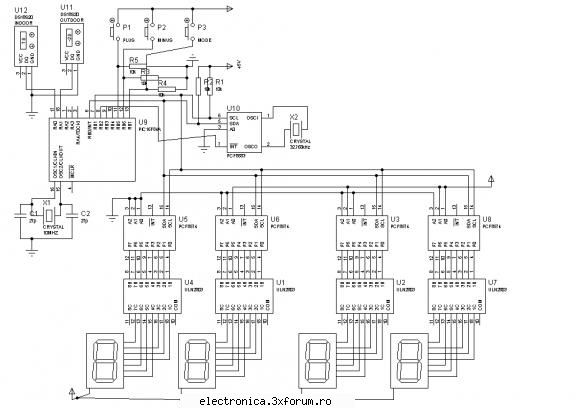

AM  UN PIC 16F84A    SI  AS DORI SA MODIFIC   ASM FLE  IN HEX FILE  SI
SA MODIFIC   IN CODUL SURSA


--------------------------------;  CONFIGURATIONBYTE                    FLAG BYTE
;  7                                    7
;  6                                    6
;  5                                    5 I/U CHANGE DONE
;  4 TU OFF/ON                          4 I/U TEMP
;  3 TI OFF/ON                          3 SPARE OUTPUT
;  2 \ : 00 = OFF                       2 U ON/OFF  \
;  1 / : 01 = ON    11 = FLASH          1 I ON/OFF    DISPLAYOUTPUT
;  0 0=HHMM  1=MMSS (CALIBRATE)         0 : ON/OFF  /



; MODE
; 0x00 : NORMAL TIME DISPLAY
; 0x01 : MAIN MENU SET
; 0x02 : MAIN MENU CONFIG
;
; 0x10 : SET HOUR 10
; 0x11 : SET HOUR 1
; 0x12 : SET MINUTE 10
; 0x13 : SET MINUTE 1
;
; 0x20 : CONFIG MENU CAL
; 0x21 : ":" CONFIG
; 0x22 : TI OFF/ON
; 0x23 : TU OFF/ON




        Radix   DEC
        EXPAND

        include "dev_fam.inc"
        include "p16cxx.inc"
;        include "math16.inc"


        __CONFIG 09h

    CONSTANT I2C_D=0
    CONSTANT I2C_C=1
        CONSTANT DSPI=0
        CONSTANT DSPU=1


_N      set     0x19    ; I/O BIT COUNTER
IOBYTE  set     0x1A    ; I/O DATA STORAGE
MODE    set     0x1B    ; DISPLAY/SET MODE
FLAGB   set     0x1C    ; MISC FLAGS
FLASH   set     0x1D    ; TIMER VAR FOR FLASHING DIGITS
CONFB   set     0x1E    ; CONFIGURATION BYTE
R0      set     0x1F    ; TEMPERATURE LSB
R1      set     0x20    ; TEMPERATURE MSB (SIGN)
H0      set     0x21    ; HOUR 1
H1      set     0x22    ; HOUR 10
M0      set     0x23    ; MINUTE 1
M1      set     0x24    ; MINUTE 10
S0      set     0x25    ; SECOND 1
S1      set     0x26    ; SECOND 10
HS      set     0x27    ; HUNDREDTHS OF A SECOND
D0      set     0x28    ; DIGIT DATA LSB
D1      set     0x29    ; DIGIT DATA
D2      set     0x2A    ; DIGIT DATA
D3      set     0x2B    ; DIGIT DATA MSB
T0      set     0x2C    ; TEMP STORAGE DELAYLOOPS
T1      set     0x2D    ; TEMP STORAGE DELAYLOOPS
T2      set     0x2E    ; TEMP STORAGE DELAYLOOPS
T3      set     0x2F    ; TEMP STORAGE DELAYLOOPS

;****************************************************************************
;*** Vectors
;****************************************************************************

        ORG     0x00
    goto    Start
        ORG     0x04
        goto    IntVec


;****************************************************************************
;*** BIN -> LED
;****************************************************************************

B2L:    addwf   PCL,F
        retlw   b'00111111'     ; 0
        retlw   b'00000110'     ; 1
        retlw   b'01011011'     ; 2
        retlw   b'01001111'     ; 3
        retlw   b'01100110'     ; 4
        retlw   b'01101101'     ; 5
        retlw   b'01111101'     ; 6
        retlw   b'00000111'     ; 7
        retlw   b'01111111'     ; 8
        retlw   b'01101111'     ; 9
        retlw   b'01110110'     ; H = 10
        retlw   b'01111001'     ; E = 11
        retlw   b'00111000'     ; L = 12
        retlw   b'00000100'     ; i = 13
        retlw   b'01010100'     ; n = 14
        retlw   b'01011110'     ; d = 15
        retlw   b'01011100'     ; o = 16
        retlw   b'01010000'     ; r = 17
        retlw   b'00011100'     ; u = 18
        retlw   b'01111000'     ; t = 19
        retlw   b'00000000'     ; " " = 20
        retlw   b'00111001'     ; C = 21
        retlw   b'01110001'     ; F = 22
        retlw   b'01110111'     ; A = 23
        retlw   b'01100011'     ; "Degree sign" = 24
        retlw   b'01000000'     ; - = 25

;****************************************************************************
;*** 500 us delay
;****************************************************************************
; USES: T0, T1
D500us  MOVLW   2                  ;1 us
        MOVWF   T0                 ;1 us
D500us1 MOVLW   .80                ;1 us
        MOVWF   T1                 ;1 us
D500us2 DECFSZ  T1,1               ;3 us * 80 * 2 = 480 us
        GOTO    D500us2
        DECFSZ  T0,1               ;3 us * 2
        GOTO    D500us1
        RETURN                     ;2 us

;****************************************************************************
;*** 60 us delay
;****************************************************************************
; USES: T0

D60us   MOVLW   .6
        MOVWF   T0
D60us1  NOP
        NOP
        NOP
        NOP
        NOP
        NOP
        NOP
        DECFSZ T0, 1
        GOTO D60us1
        RETURN

;****************************************************************************
;*** 1 ms delay
;****************************************************************************
; USES: T0, T1
D1ms    MOVLW   2               ;1 us
        MOVWF   T0              ;1 us
D1ms1   MOVLW   .160            ;1 us
        MOVWF   T1              ;1 us
D1ms2   DECFSZ  T1,1            ;3 us * 160 * 2 = 960 us
        GOTO    D1ms2
        DECFSZ  T0,1            ;3 us * 2
        GOTO    D1ms1
        RETURN                  ;2 us

;****************************************************************************
;*** "Normal" Delay  500ms
;****************************************************************************
; USES: (T0),(T1),T2,T3
; CALL: D500us
D500ms  MOVLW   .20
        MOVWF   T2
D500ms1 MOVLW   0x0A
        MOVWF   T3
D500ms2 DECFSZ  T3,1
        GOTO    D500ms3
        GOTO    D500ms4
        GOTO    D500ms3
D500ms3 CALL    D500us
        CALL    D500us
        GOTO    D500ms2
D500ms4 DECFSZ  T2,1
        GOTO    D500ms1
    RETURN


;*********************************************************************************************************
;**** BIN2BCD
;*********************************************************************************************************
; USES: _N, T3, (R1,R0)->(T0,T1,T2)

BIN2BCD bcf     STATUS,0
        movlw   .16
        movwf   _N
        clrf    T0
        clrf    T1
        clrf    T2

loop16  rlf     R0,1
        rlf     R1,1
        rlf     T2,1
        rlf     T1,1
        rlf     T0,1
        decfsz  _N,1
        goto    adjDEC
        RETLW   0

adjDEC  movlw   T2
        movwf   FSR
        call    BCDADJ
        movlw   T1
        movwf   FSR
        call    BCDADJ
        movlw   T0
        movwf   FSR
        call    BCDADJ
        goto    loop16


BCDADJ  movlw   3
        addwf   0,0
        movwf   T3
        btfsc   T3,3
        movwf   0
        movlw   0x30
        addwf   0,0
        movwf   T3
        btfsc   T3,7
        movwf   0
        retlw   0


;*********************************************************************************************************
;**** Initialize ports DDR etc...
;*********************************************************************************************************

PortInit:
        bsf     STATUS,RP0     ; Select Page 1 for TrisB access
        bcf     PORTB,I2C_C
        bsf     PORTB,I2C_D
        bsf     PORTB,7
        bsf     PORTB,6
        bsf     PORTB,5
;        bcf     OPTREG,7       ; Enable Weak Pullup
        bcf     STATUS,RP0     ; select Page 0 for Port Access
        bsf     PORTB,I2C_C
        bsf     PORTB,I2C_D
    return


;*********************************************************************************************************
;***  DS COMMUNICATION
;*********************************************************************************************************
; USES: _N, IOBYTE
; CALL: D500us, D60us

DS1:    BSF     STATUS, RP0
        BTFSS   FLAGB,4
        BSF     PORTA, DSPI          ; high impedance
        BTFSC   FLAGB,4
        BSF     PORTA, DSPU
    BCF    STATUS, RP0
    RETURN


DS0:    BTFSS   FLAGB,4
        BCF     PORTA, DSPI
        BTFSC   FLAGB,4
        BCF     PORTA, DSPU
        BSF     STATUS, RP0
        BTFSS   FLAGB,4
        BCF     PORTA, DSPI
        BTFSC   FLAGB,4
        BCF     PORTA, DSPU          ; low impedance zero
        BCF     STATUS, RP0
    RETURN


DSINIT:    CALL    DS1
    CALL    DS0
        CALL    D500us
    CALL    DS1
        CALL    D500us
    RETURN


DSWAIT: CALL     DSRB
        MOVLW   0xFF
        SUBWF   IOBYTE, W
        BTFSS     STATUS, Z
    GOTO     DSWAIT
    RETURN


DSRB:    MOVLW    .8
    MOVWF     _N
        CLRF    IOBYTE
DSRB1:    CALL    DS0    ; momentary low on DATA_PIN
    NOP
    CALL    DS1
    NOP
    NOP
    NOP
    NOP
    NOP
    NOP
        MOVF    PORTA, W        ; 7 usecs later, fetch from DATA_PIN
        MOVWF   T0
        BTFSS   FLAGB,4         ; I/U? DSRB2 = INNE
        GOTO    DSRB2
        BTFSS   T0, DSPU        ; UTE
    BCF    STATUS, C    ; its a zero
        BTFSC   T0, DSPU
    BSF    STATUS, C    ; its a one
        GOTO    DSRB3
DSRB2:  BTFSS   T0, DSPI
    BCF    STATUS, C    ; its a zero
        BTFSC   T0, DSPI
    BSF    STATUS, C    ; its a one
DSRB3:  RRF     IOBYTE, F
        CALL    D60us
    DECFSZ    _N, F
    GOTO    DSRB1
        MOVFW   IOBYTE          ; return the result in W
    RETURN


DSWB:   MOVWF   IOBYTE
        MOVLW   .8
        MOVWF    _N
DSWB1:  RRF     IOBYTE, F
    BTFSS    STATUS, C
    GOTO    DSWB30
    GOTO    DSWB31
DSWB2:    DECFSZ    _N, F
    GOTO    DSWB1
    RETURN
DSWB30: CALL    DS0             ; bring DATA_PIN low
        CALL    D60us
        CALL    DS1
    GOTO    DSWB2
DSWB31:    CALL    DS0        ; momentary low
        CALL    DS1
        CALL    D60us
    GOTO    DSWB2


;*********************************************************************************************************
;***  I2C COMMUNICATION
;*********************************************************************************************************
; USES: _N, IOBYTE
; CALL: D60US, D500US

;*** OUTPUT 1 ON I2C BUS (PIN = INPUT)
I2C1:    BSF    STATUS, RP0
        BSF     PORTB, I2C_D         ; high impedance
    BCF    STATUS, RP0
    RETURN

;*** OUTPUT 0 ON I2CBUS
I2C0:   BCF     PORTB, I2C_D
    BSF    STATUS, RP0
        BCF     PORTB, I2C_D         ; low impedance zero
        BCF    STATUS, RP0
        BCF     PORTB, I2C_D
    RETURN

;*** SEND I2C START CONDITION
I2CSTA:    CALL    I2C1
        CALL    D60US
        BSF     PORTB,I2C_C
        CALL    D500US
        CALL    I2C0
        CALL    D60US
        BCF     PORTB,I2C_C
    RETURN

;*** SEND I2C STOP CONDITION
I2CSTO: CALL    I2C0
        CALL    D60US
        BSF     PORTB,I2C_C
        CALL    D60US
    CALL    I2C1
    RETURN

;*** WRITE BYTE TO I2C BUS
I2CWB:  MOVWF   IOBYTE
        MOVLW   .8
        MOVWF    _N
I2CWB1: RLF     IOBYTE, F
    BTFSS    STATUS, C
    GOTO    I2CWB3
    GOTO    I2CWB4
I2CWB2:    DECFSZ    _N, F
    GOTO    I2CWB1
    CALL    I2C1        ; read ACK bit...
        CALL    D60US
        BSF     PORTB,I2C_C
        CALL    D60US
        BCF     PORTB,I2C_C
        CALL    D60US
    RETURN
I2CWB3:    CALL    I2C0        ; bring DATA_PIN low
        CALL    D60US
        BSF     PORTB,I2C_C
        CALL    D60US
        BCF     PORTB,I2C_C
        GOTO    I2CWB2
I2CWB4:    CALL    I2C1
        CALL    D60US
        BSF     PORTB,I2C_C
        CALL    D60US
        BCF     PORTB,I2C_C
        GOTO    I2CWB2

;*** READ BYTE FROM I2C BUS
I2CRB:  CALL    I2C1
        MOVLW   .8
    MOVWF     _N
        CLRF    IOBYTE
I2CRB1: BSF     PORTB,I2C_C
        CALL    D60US
        BSF     STATUS,C
        BTFSS   PORTB,I2C_D
        BCF     STATUS,C
        RLF     IOBYTE,F
        BCF     PORTB,I2C_C
        CALL    D60US
        DECFSZ  _N, F
        GOTO    I2CRB1
        CALL    I2C0
        CALL    D60US
        BSF     PORTB,I2C_C     ; ACK-bit
        CALL    D60US
        BCF     PORTB,I2C_C
        CALL    D60US
        CALL    I2C1
        CALL    D60US
        MOVFW   IOBYTE          ; return the result in W
    RETURN

;*** READ LAST BYTE FROM I2C BUS (NO ACK)
I2CRL:  CALL    I2C1
        MOVLW   .8
    MOVWF     _N
        CLRF    IOBYTE
I2CRL1: BSF     PORTB,I2C_C
        CALL    D60US
        BSF     STATUS,C
        BTFSS   PORTB,I2C_D
        BCF     STATUS,C
        RLF     IOBYTE,F
        BCF     PORTB,I2C_C
        CALL    D60US
        DECFSZ  _N, F
        GOTO    I2CRL1
        CALL    I2C0
        CALL    D60US
        BSF     PORTB,I2C_C     ; ACK-bit
        CALL    D60US
        CALL    I2C1
        MOVFW   IOBYTE          ; return the result in W
    RETURN


;*********************************************************************************************************
;*** DISPLAY DATA IN [D3..D0]
;*********************************************************************************************************

DISP    ; SEND DATA TO DISPLAY
        ; SIFFRA 00:0X
        CALL    I2CSTA
    MOVLW    .64    ; address
    CALL    I2CWB
        MOVF    D0,w
        CALL    B2L
        CALL    I2CWB
        CALL    I2CSTO

        ; SIFFRA 00:X0
        CALL    I2CSTA
        MOVLW   .66     ; address
    CALL    I2CWB
        MOVF    D1,w
        CALL    B2L
        BTFSC   FLAGB,0
        IORLW   0x80
        CALL    I2CWB
        CALL    I2CSTO

        ; SIFFRA 0X:00
        CALL    I2CSTA
        MOVLW   .68     ; address
    CALL    I2CWB
        MOVF    D2,w
        CALL    B2L
        BTFSC   FLAGB,1
        IORLW   0x80
        CALL    I2CWB
        CALL    I2CSTO

        ; SIFFRA X0:00
        CALL    I2CSTA
        MOVLW   .70     ; address
    CALL    I2CWB
        MOVF    D3,w
        CALL    B2L
        BTFSC   FLAGB,2
        IORLW   0x80
        CALL    I2CWB
        CALL    I2CSTO

        MOVLW   0xF0            ; RESET :/I/U BITS
        ANDWF   FLAGB,F
        RETURN


;*********************************************************************************************************
;*** SCROLL "HELLO"
;*********************************************************************************************************
HELLO:  MOVLW   .20             ; "    "
        MOVWF   D3
        MOVWF   D2
        MOVWF   D1
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVLW   .10             ; "   H"
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D0,W            ; "  HE"
        MOVWF   D1
        MOVLW   .11
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D1,W            ; " HEL"
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .12
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "HELL"
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .12
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "ELLO"
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .0
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "LLO "
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .20
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "LO  "
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .20
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "LO  "
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .20
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "O   "
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .20
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        MOVF    D2,W            ; "    "
        MOVWF   D3
        MOVF    D1,W
        MOVWF   D2
        MOVF    D0,W
        MOVWF   D1
        MOVLW   .20
        MOVWF   D0
        CALL    DISP
        CALL    D500ms
        RETURN

;*********************************************************************************************************
;***  INTERUPT
;*********************************************************************************************************
Intvec:
        BTFSC   INTCON,2
        INCF    FLASH,F
        BCF     INTCON,2
        RETFIE

;*********************************************************************************************************
;***  Main Program
;*********************************************************************************************************

Start:
        bsf     STATUS,RP0
        CLRWDT                  ; INITIALIZE T0IE
        MOVLW   0x07
        MOVWF   OPTREG
        bcf     STATUS,RP0

        BSF     INTCON,5
        BSF     INTCON,7

        call    PortInit

        CLRF    MODE
        CLRF    CONFB
        BSF     CONFB,1         ; ":" = ON
        BSF     CONFB,2         ; ":" = FLASHING
        BSF     CONFB,3         ; TI = ON
        BSF     CONFB,4         ; TU = ON

        CALL    I2CSTO

        call    D500ms

        CALL    I2CSTA          ; INITIALIZE 8583 CONFIG WORD
        MOVLW   0xA0
        CALL    I2CWB
        MOVLW   0x00
        CALL    I2CWB
        MOVLW   0x00
        CALL    I2CWB
        CALL    I2CSTO

        CALL    HELLO           ; SEND A FANCY WELCOME

LOOP:   CALL    D1ms            ; WAIT FOR A WHILE
        CALL    D1ms
        CALL    D1ms
        CALL    D1ms
        CALL    D1ms

        BTFSS   PORTB,7
        GOTO    BMODE
        BTFSS   PORTB,6
        GOTO    BMINUS
        BTFSS   PORTB,5
        GOTO    BPLUS
        GOTO    MAIN

BMODE   BTFSS   PORTB,7         ; DEBOUNCE
        GOTO    BMODE
        CLRF    FLASH
        INCF    MODE,F

        MOVF    MODE,W
        SUBLW   0x03            ; MODE=3 -> END OF MENU
        BTFSC   STATUS,Z
        CLRF    MODE

        MOVF    MODE,W          ; MODE=14 -> END OF SET
        SUBLW   0x14
        BTFSS   STATUS,Z
        GOTO    BMODE0

        CLRF    MODE

        ; STORE TIME TO 8583
        CALL    I2CSTA
        MOVLW   0xA0
        CALL    I2CWB
        MOVLW   0x02    ; ADRESS SKALL VARA 0x03 F™R TIM/MIN
        CALL    I2CWB
        MOVLW   0x00    ; SECONDS = 00
        CALL    I2CWB
        MOVF    M1,W    ; MINUTES
        MOVWF   T0
        RLF     T0,F
        RLF     T0,F
        RLF     T0,F
        RLF     T0,F
        MOVLW   0xF0
        ANDWF   T0,F
        MOVLW   0x0F
        ANDWF   M0,W
        IORWF   T0,W
        CALL    I2CWB
        MOVF    H1,W    ; HOURS
        MOVWF   T0
        RLF     T0,F
        RLF     T0,F
        RLF     T0,F
        RLF     T0,F
        MOVLW   0xF0
        ANDWF   T0,F
        MOVLW   0x0F
        ANDWF   H0,W
        IORWF   T0,W
        ANDLW   0x3F
        CALL    I2CWB
        CALL    I2CSTO

BMODE0  MOVF    MODE,W          ; END OF CONFIG MENU
        SUBLW   0x24
        BTFSC   STATUS,Z
        CLRF    MODE

BMODEND GOTO    MAIN


BMINUS  BTFSS   PORTB,6         ; DEBOUNCE
        GOTO    BMINUS
        CLRF    FLASH
        ; X0:00
        MOVLW   0x10
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM1
        MOVLW   .2
        MOVF    H1,F
        BTFSC   STATUS,Z
        MOVWF   H1
        BTFSS   STATUS,Z
        DECF    H1,F
        GOTO    BMEND
BM1     ; 0X:00
        MOVLW   0x11
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM2
        MOVLW   .9
        MOVF    H0,F
        BTFSC   STATUS,Z
        MOVWF   H0
        BTFSS   STATUS,Z
        DECF    H0,F
        GOTO    BMEND
BM2     ; 00:X0
        MOVLW   0x12
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM3
        MOVLW   .5
        MOVF    M1,F
        BTFSC   STATUS,Z
        MOVWF   M1
        BTFSS   STATUS,Z
        DECF    M1,F
        GOTO    BMEND
BM3     ; 00:X0
        MOVLW   0x13
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM4
        MOVLW   .9
        MOVF    M0,F
        BTFSC   STATUS,Z
        MOVWF   M0
        BTFSS   STATUS,Z
        DECF    M0,F
        GOTO    BMEND
BM4     ; CALIBRATION OFF
        MOVLW   0x20            ; MODE=0x20 -> CAL = OFF
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM5
        BCF     CONFB,0
        GOTO    BMEND
BM5     ; : CONFIG
        MOVLW   0x21
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BM6
        BTFSS   CONFB,2         ; 01 -> 00
        BCF     CONFB,1
        BCF     CONFB,2
BM6     ; TI CONFIG
        MOVLW   0x22
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        BCF     CONFB,3
        ; TU CONFIG
        MOVLW   0x23
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        BCF     CONFB,4
BMEND   GOTO    MAIN


BPLUS   BTFSS   PORTB,5         ; DEBOUNCE
        GOTO    BPLUS
        CLRF    FLASH

        MOVLW   0x01            ; MODE=1 -> MODE=0x10
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP0

        MOVLW   0x10
        MOVWF   MODE
        GOTO    RTIME           ; FIRST READ TIME THEN SET

BP0     ; X0:00
        MOVLW   0x10
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP1
        INCF    H1,F
        MOVLW   .3
        SUBWF   H1,W
        BTFSS   STATUS,Z
        GOTO    BP1
        CLRF    H1
BP1     ; 0X:00
        MOVLW   0x11
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP2
        INCF    H0,F
        MOVLW   .10
        SUBWF   H0,W
        BTFSS   STATUS,Z
        GOTO    BP2
        CLRF    H0
BP2     ; 00:X0
        MOVLW   0x12
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP3
        INCF    M1,F
        MOVLW   .6
        SUBWF   M1,W
        BTFSS   STATUS,Z
        GOTO    BP3
        CLRF    M1
BP3     ; 00:0X
        MOVLW   0x13
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP4
        INCF    M0,F
        MOVLW   .10
        SUBWF   M0,W
        BTFSS   STATUS,Z
        GOTO    BP4
        CLRF    M0
BP4     ; CONF MENU
        MOVLW   0x02            ; MODE=2 -> MODE=0x20
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP5
        MOVLW   0x20
        MOVWF   MODE
        GOTO    BPEND
BP5     ; CALIBRATION ON
        MOVLW   0x20            ; MODE=0x20 -> CAL = ON
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP6
        BSF     CONFB,0
        GOTO    BPEND
BP6     ; ":" CONFIG
        MOVLW   0x21
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    BP7
        BTFSC   CONFB,1         ; IF ON -> FLASH
        BSF     CONFB,2
        BSF     CONFB,1         ; BP(+) -> ON
BP7     ; TI CONFIG
        MOVLW   0x22
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        BSF     CONFB,3         ; TI -> ON
        ; TU CONFIG
        MOVLW   0x23
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        BSF     CONFB,4         ; TI -> ON
BPEND   GOTO    MAIN


;*************************************
; MAIN LOOP! DECIDE WHAT DO DISPLAY!!!
;*************************************
MAIN    MOVLW   0x01            ; MODE=1 -> DISPLAY "SET"
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DSET
        MOVLW   0x02            ; MODE=2 -> DISPLAY "CONF"
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DCONF
        MOVLW   0x20            ; MODE=0x20 -> DISPLAY "CAL "
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DCAL
        MOVLW   0x21            ; MODE=0x21 -> DISPLAY ": ?"
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DCOL
        MOVLW   0x22            ; MODE=0x22  -> DISPLAY TIC?
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DTIC
        MOVLW   0x23            ; MODE=0x22  -> DISPLAY TUC?
        SUBWF   MODE,W
        BTFSC   STATUS,Z
        GOTO    DTUC

        MOVF    MODE,F          ; ONLY IF MODE=0 -> READ TIME
        BTFSS   STATUS,Z        ; (DON'T UPDATE TIME WHILE IN MENU!)
        GOTO    DTIME

        MOVLW   0x18            ; TI & TU = OFF
        ANDWF   CONFB,W
        BTFSC   STATUS,Z
        GOTO    RTIME

        ; MAIN CHANGE AT NORMAL RUN
        BTFSC   FLASH,6         ; TIME OR TEMP?
        GOTO    RTEMP
        GOTO    RTIME

RTEMP   ; READ TEMP FROM DS1820 AND DISPLAY
        BTFSC   FLAGB,5         ; I->U->I DONE?
        GOTO    RTEMP1
        BTFSS   FLAGB,4
        GOTO    RTEMP0
        BCF     FLAGB,4
        GOTO    RTEMP1
RTEMP0  BSF     FLAGB,4
RTEMP1  BSF     FLAGB,5         ; NOW IT'S DONE!
        ; I OR U DISABLED?
        BTFSS   CONFB,3         ; TI OFF! -> TU
        BSF     FLAGB,4
        BTFSS   CONFB,4         ; TU OFF! -> TI
        BCF     FLAGB,4
        ; SET DISPLAY FLAGS
        BTFSS   FLAGB,4         ; DISPLAY I/U CHARACTER
        BSF     FLAGB,1
        BTFSC   FLAGB,4
        BSF     FLAGB,2
        ; DO THE ACTUAL READING
        CALL    DSINIT
        MOVLW   0xCC            ; skip ROM
        CALL    DSWB
        MOVLW   0x44            ; perform temperature conversion
    CALL    DSWB
    CALL    DSWAIT        ; wait for conversion to complete
    CALL    DSINIT
        MOVLW   0xCC            ; skip ROM
    CALL    DSWB
        MOVLW   0xBE            ; read scratchpad
    CALL    DSWB
        CALL    DSRB
        MOVWF   R0
        CALL    DSRB
        MOVWF   R1
        CALL    DSRB        ; Throw away
        CALL    DSRB
        CALL    DSRB
    CALL    DSRB
        CALL    DSRB
    CALL    DSRB
    CALL    DSRB
        ; IF TEMP<0 -> XOR(R0)
        MOVLW   0xFF
        BTFSC   R1,0
        XORWF   R0,F
        ; DISCARD 1/2 DEGREE BIT
        BCF     STATUS,C
        RRF     R0,F
        ; INSERT STATIC LETTERS
        MOVLW   .24     ; "DEGREE SIGN"
        MOVWF   D0
        MOVLW   .20     ; " "
        BTFSC   R1,0
        MOVLW   .25     ; "-"
        MOVWF   D3
        ; NOW CONVERT TO BCD
        CLRF    R1      ; CONTAINS NO DATA
        CALL    BIN2BCD
        ; STORE NUMBERS
        MOVF    T2,W    ; x1
        ANDLW   0x0F
        MOVWF   D1
        RRF     T2,F    ; x10
        RRF     T2,F
        RRF     T2,F
        RRF     T2,W
        ANDLW   0x0F
        MOVWF   D2
        BTFSS   STATUS,Z        ; DISCARD LEADING ZERO
        GOTO    RTEMP2
        MOVF    D3,W
        MOVWF   D2
        MOVLW   .20
        MOVWF   D3
RTEMP2  ; OK, ALL DONE, DISPLAY TEMP!
        CALL    DISP
        GOTO    LOOP


        ; READ TIME FROM I2C BUS
        ; STORE IN H1,H0,M1,M0
RTIME   CALL    I2CSTA
        MOVLW   0xA0    ; address
        CALL    I2CWB
        MOVLW   0x01    ; 01 = HS/SS/MM/HH
        CALL    I2CWB
        CALL    I2CSTO

        CALL    I2CSTA
        MOVLW   0xA1
        CALL    I2CWB
        CALL    I2CRB
        MOVWF   HS
        CALL    I2CRB
        MOVWF   S0
        CALL    I2CRB
        MOVWF   M0
        CALL    I2CRL   ; READ LAST = NO I2CSTO NEEDED
        MOVWF   H0

        ; TAKE CARE OF TIME DATA
        MOVF    S0,W
        MOVWF   S1
        MOVLW   0x0F
        ANDWF   S0,F
        RRF     S1,F
        RRF     S1,F
        RRF     S1,F
        RRF     S1,F
        MOVLW   0x0F
        ANDWF   S1,F

        MOVF    M0,W
        MOVWF   M1
        MOVLW   0x0F
        ANDWF   M0,F
        RRF     M1,F
        RRF     M1,F
        RRF     M1,F
        RRF     M1,F
        MOVLW   0x0F
        ANDWF   M1,F

        MOVF    H0,W
        MOVWF   H1
        MOVLW   0x0F
        ANDWF   H0,F
        RRF     H1,F
        RRF     H1,F
        RRF     H1,F
        RRF     H1,F
        MOVLW   0x0F
        ANDWF   H1,F


DTIME   ; MOVE H1,H0,M1,M0 -> D3,D2,D1,D0 AND FLASH DIGITS
        ; DIGIT 00:0X
        BTFSS   CONFB,0
        MOVF    M0,W            ; HHMM
        BTFSC   CONFB,0
        MOVF    S0,W            ; MMSS
        MOVWF   D0
        BTFSS   FLASH,2
        GOTO    DTIME0
        MOVLW   0x13
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    DTIME0
        MOVLW   .20
        MOVWF   D0
DTIME0  ; DIGIT 00:X0
        BTFSS   CONFB,0
        MOVF    M1,W            ; HHMM
        BTFSC   CONFB,0
        MOVF    S1,W            ; MMSS
        MOVWF   D1
        BTFSS   FLASH,2
        GOTO    DTIME1
        MOVLW   0x12
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    DTIME1
        MOVLW   .20
        MOVWF   D1
DTIME1  ; DIGIT 0X:00
        BTFSS   CONFB,0
        MOVF    H0,W            ; HHMM
        BTFSC   CONFB,0
        MOVF    M0,W            ; MMSS
        MOVWF   D2
        BTFSS   FLASH,2
        GOTO    DTIME2
        MOVLW   0x11
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    DTIME2
        MOVLW   .20
        MOVWF   D2
DTIME2  ; DIGIT X0:00
        BTFSS   CONFB,0
        MOVF    H1,W            ; HHMM
        BTFSC   CONFB,0
        MOVF    M1,W            ; MMSS
        MOVWF   D3
        BTFSS   FLASH,2
        GOTO    DTIME3
        MOVLW   0x10
        SUBWF   MODE,W
        BTFSS   STATUS,Z
        GOTO    DTIME3
        MOVLW   .20
        MOVWF   D3
DTIME3  ; ALL DIGITS DONE
        ; FLASH/DISPLAY COLON
        BCF     FLAGB,0
        BTFSS   CONFB,1         ; : = OFF
        GOTO    DTIME4
        BTFSS   CONFB,2         ; : = STEADY/FLASH
        GOTO    DTIME30
        BTFSC   HS,7            ; 0xxx ?
        GOTO    DTIME4
        MOVF    HS,W            ; 0100 ?
        ANDLW   0xF0
        SUBLW   0x40
        BTFSC   STATUS,Z
        GOTO    DTIME30
        BTFSC   HS,6            ; 00xx ?
        GOTO    DTIME4
DTIME30 BSF     FLAGB,0
DTIME4  BCF     FLAGB,5         ; NEW TEMPCHANGE NEXT TIME!
        CALL    DISP
        GOTO    LOOP


DSET    ; DISPLAY "SET "
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .5      ; "S"
        MOVWF   D3
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .11     ; "E"
        MOVWF   D2
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .19     ; "T"
        MOVWF   D1
        MOVLW   .20     ; " "
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP


DCONF   ; DISPLAY "CONF"
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .21     ; "C"
        MOVWF   D3
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .16     ; "o"
        MOVWF   D2
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .14     ; "n"
        MOVWF   D1
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .22     ; "F"
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP

DCAL    ; DISPLAY "CAL"
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .21     ; "C"
        MOVWF   D3
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .23     ; "A"
        MOVWF   D2
        MOVLW   .20     ; " "
        BTFSC   FLASH,2
        MOVLW   .12     ; "L"
        MOVWF   D1
        BTFSS   CONFB,0 ; IF OFF -> "0"
        MOVLW   .0
        BTFSC   CONFB,0 ; IF ON  -> "1"
        MOVLW   .1
        BTFSC   FLASH,2
        MOVLW   .20     ; " "
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP

DCOL    ; DISPLAY : CONFIGURATION
        BTFSC   FLASH,2
        BSF     FLAGB,0
        MOVLW   .20
        MOVWF   D3
        MOVWF   D2
        MOVWF   D1
        MOVLW   .1      ; "1"
        BTFSC   CONFB,2
        MOVLW   .22     ; "F"
        BTFSS   CONFB,1
        MOVLW   .0      ; "0"
        BTFSC   FLASH,2
        MOVLW   .20     ; " "
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP

DTIC    ; DISPLAY TEMP I CONFIGURATION
        BTFSC   FLASH,2
        BSF     FLAGB,1
        MOVLW   .20
        MOVWF   D3
        MOVWF   D2
        MOVWF   D1
        MOVLW   .1      ; "1"
        BTFSS   CONFB,3
        MOVLW   .0      ; "0"
        BTFSC   FLASH,2
        MOVLW   .20     ; " "
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP

DTUC    ; DISPLAY TEMP U CONFIGURATION
        BTFSC   FLASH,2
        BSF     FLAGB,2
        MOVLW   .20
        MOVWF   D3
        MOVWF   D2
        MOVWF   D1
        MOVLW   .1      ; "1"
        BTFSS   CONFB,4
        MOVLW   .0      ; "0"
        BTFSC   FLASH,2
        MOVLW   .20     ; " "
        MOVWF   D0
        CALL    DISP
        GOTO    LOOP

        END

========================


AM FOLOSIT MPLAB IDE SI  AM URMATOAREA EROARE  ::::::

Debug build of project `C:\Documents and Settings\ion\My Documents\New Folder\333.mcp' started.
Language tool versions: MPASMWIN.exe v5.30.01, mplink.exe v4.30.01
Preprocessor symbol `__DEBUG' is defined.
Wed Apr 29 00:08:52 2009
----------------------------------------------------------------------
Clean: Deleting intermediary and output files.
Clean: Done.
Executing: "C:\Program Files\Microchip\MPASM Suite\MPASMWIN.exe" /q /p16F84A "CLOCK.ASM" /l"CLOCK.lst" /e"CLOCK.err" /d__DEBUG=1
Warning[205] D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\DEV_FAM.INC 184 : Found directive in column 1. (MESSG)
Message[301] D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\DEV_FAM.INC 184 : MESSAGE: (WARNING - USER DEFINED: One and only one device family can be selected)
Warning[205] D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\DEV_FAM.INC 185 : Found directive in column 1. (MESSG)
Message[301] D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\DEV_FAM.INC 185 : MESSAGE: (                        May be NEW processor not defined in this file)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 78 : Symbol not previously defined (IntVec)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 363 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 365 : Symbol not previously defined (D500US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 367 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 373 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 375 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 390 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 392 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 394 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 397 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 399 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 403 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 405 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 415 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 421 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 425 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 427 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 429 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 431 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 441 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 447 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 451 : Symbol not previously defined (D60US)
Error[113]   D:\DE TRAS\ELECTRONICA\SCHEME ELECTRONICE\BIG LED-CLOCK - 80X30CM\BIGLEDCLOCKSOURCE\BIGLEDCLOCKSOURCE\CLOCK.ASM 453 : Symbol not previously defined (D60US)
Halting build on first failure as requested.
----------------------------------------------------------------------
Debug build of project `C:\Documents and Settings\ion\My Documents\New Folder\333.mcp' failed.
Language tool versions: MPASMWIN.exe v5.30.01, mplink.exe v4.30.01
Preprocessor symbol `__DEBUG' is defined.
Wed Apr 29 00:08:58 2009
----------------------------------------------------------------------
BUILD FAILED




ID MESS   ionutbyly



-------

CEAS MARE - AM UN PIC 16F84A SI AS DORI SA MODIFIC - Cereri Ajutor si PRObleme de rezolvat impreuna vom REUSI
CEAS MARE – poza de ionutbyly, in Cereri Ajutor si PRObleme de rezolvat impreuna vom REUSI · 37KB


Pagini: 1
Mergi la
