ElectroBUBU
Administrator
 Din: Neamt
Inregistrat: acum 18 ani
Postari: 171
|
|
56.3KB
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| pus acum 18 ani |
|
ElectroBUBU
Administrator
Din: Neamt
Inregistrat: acum 18 ani
Postari: 171
|
|

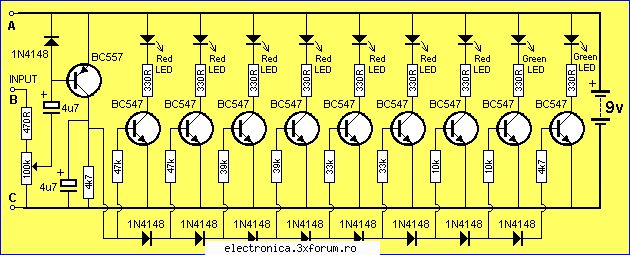

Final
 super usoar de facut
36.4KB
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| pus acum 18 ani |
|
ElectroBUBU
Administrator
Din: Neamt
Inregistrat: acum 18 ani
Postari: 171
|
|

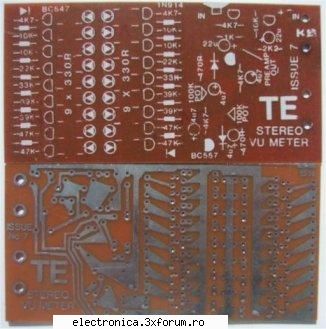

Cablajul
27.4KB
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| pus acum 18 ani |
|
ElectroBUBU
Administrator
Din: Neamt
Inregistrat: acum 18 ani
Postari: 171
|
|
18 - 330R resistors
2 - 470R
1 - 1k
1 - 2k2
5 - 4k7
5 - 10k
2 - 22k
2 - 33k
4 - 39k
4 - 47k
4 - 4.7mfd 16v PC electrolytic
2 - 22mfd 16v PC
20 - BC 547 transistors
2 - BC 557 transistors
18 - 1N 914 or 1N 4148 diodes
14 - 5mm red LEDs
4 - 5mm green LEDs
2 - 100k mini trim pots
1 - 9v battery snap
1 - speaker 8 ohm
1 - VU METER PC board
astea sunt pisele
BAFTA
_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
|
|
| pus acum 18 ani |
|
|
erix
Membru
Inregistrat: acum 15 ani
Postari: 1
|
|
schema pare usoara pt un incepator ca mine , dar am o mare nelamurire .Unde se leaga intrarea vu-metrului (inputul unde se face).
|
|
| pus acum 15 ani |
|
|
djvillara
Moderator
Inregistrat: acum 17 ani
Postari: 26
|
|
Iata o versiune clasica din revista Tehnium.
111.9KB
|
|
| pus acum 14 ani |
|
