Emitator fm

Piese:


Typ C2 C3
c e b BF606 výborný / best 33 pF 47 pF
c b e BF324 výborný / best 33 pF 47 pF
e b c 2N3906 dobrý / good 27 pF 33 pF
e c b 2SA854 dobrý / good 22 pF 27 pF
c b e BC307, BC558 špatný / poor
nízký fT / low fT


R1 4,7 kOhm
R2 330 Ohm
C1 1,5 nF, keramic.
C2 33 pF, keramic.
C3 47 pF, keramic.
T1 BF324
Mic elektretový mikrofon MCE100
electret microphone MCE100
L 6 z. CuL prumer 0,8 mm navinuto samonosne na trnu 5 mm
6 turns on 5 mm diameter. 11,5 cm lenght wire 0,8 mm diam.
Deska s plošnými spoji bcs10

emitator emitator fmpiese: typ bf606 best bf324 best 2n3906 good 2sa854 good bc307, bc558 low

16.8KB

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 19 ani

ElectroBUBU
Administrator

Din: Neamt
Inregistrat: acum 19 ani
Postari: 171

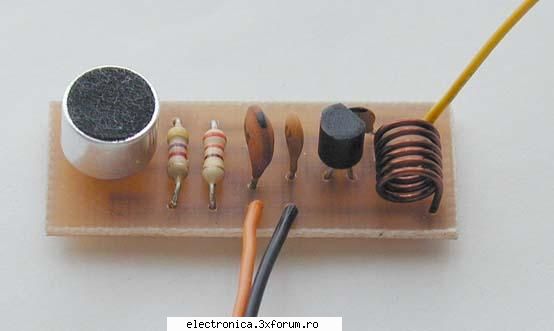

Cablajul

emitator cablajul

19.5KB

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 19 ani

ElectroBUBU
Administrator

Din: Neamt
Inregistrat: acum 19 ani
Postari: 171

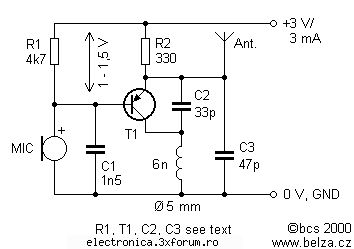

Schema

emitator schema

16.6KB

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 19 ani

albanezu
Membru

Inregistrat: acum 19 ani
Postari: 3
ce fregventa are
pus acum 19 ani

ElectroBUBU
Administrator

Din: Neamt
Inregistrat: acum 19 ani
Postari: 171
Frecventza pe care emite emitatorul din scheme este cuprinsa intre 88 shi 108Mhz desigur in banda FM...

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 19 ani

narcis18
Membru

Inregistrat: acum 18 ani
Postari: 2

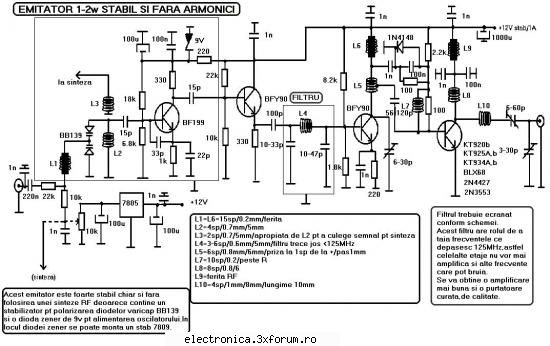

uite un emitator misto si testat

emitator uite emitator misto testat

48.6KB
pus acum 18 ani

narcis18
Membru

Inregistrat: acum 18 ani
Postari: 2

BADger a scris:

Frecventza pe care emite emitatorul din scheme este cuprinsa intre 88 shi 108Mhz desigur in banda FM...

acopera cu o antena calculata  lejer  jumatate de oras ca buzau
pus acum 18 ani

smen
Vizitator
skema a fost verificata ? cam ce putere de emisie are ?
pus acum 18 ani

dumy_Piratul
Membru

Inregistrat: acum 18 ani
Postari: 3
O schema de amplificator de 1watt nu avetzi? ...am nevoie pentru o sinteza de 100mw.
pus acum 18 ani

alien1835
Membru

Inregistrat: acum 18 ani
Postari: 2

narcis18 a scris:

uite un emitator misto si testat


Ba dute si te culca cu schema asta ma.
Are o caruta de bobine.
Sigur nu ai facut-o tu
pus acum 18 ani

kagula
Membru

Inregistrat: acum 18 ani
Postari: 1
sal am is eu o intrebare unde gasesc si eu pe forumul asta cum sa fac un emitator fm de 40W pe frecventza FM ca nu gasesc ...daca e pe forum spunetimi si mie unde il gasesc ... cum fac un EMITZATOR ca nu stiu sa citesc schitzele ... app e greu sa invetzi sa citesti schitzele??? ASTEPT si eu un raspuns . Va Multumesc ANTICIPAT si sper sa ma ajute si pe mine cineva PLSSSSSSSS   E-mail

pus acum 18 ani

mc19ro
Membru

Inregistrat: acum 18 ani
Postari: 1
sal construiesc emitatoare la comanda stereo si cu rds 10-300 w 0743886940
pus acum 18 ani

dumiselect@yahoo.com
Membru

Inregistrat: acum 16 ani
Postari: 2
emitator fm :

model: veronica
putere:de la 1w pana la 15w
etajul de oscilatie: 2x BF215
prefinal: 2N2219(0,8W) dar merge mai bine 2N3375 >CU RADIATOR
final: KT907B -cu radiator de app. 4cm lungime 2cm latime
radiatoarele de la ambele tranzistoare nu trebuie legate la "masa"
frecventa: 87.5___108 mhz
alimentare:12-16vcc, 0,5a

o sa postez schema si cablajul(app 14cm lungime si 10cm latime) E MAREEEE !!!!!
si o sa mai postez poze cu statia mea de emisie ,acelasi model ca cel de mai sus, care functioneaza perfect,pe o raza de app 40km.



ps: in RF daca nu deranjezi pe nimeni nu esti deranjat !!!!!!!
RADIO SELECT>THE BEST MUSIC


pus acum 16 ani

CRISTI31GR
Membru nou

Din: GIURGIU
Inregistrat: acum 16 ani
Postari: 5
VREAU SI EU O SCHEMA EMITATOR FM 87-108Mhz(CU RAZA MAX..25KM).+DETALI

emitator vreau schema emitator raza

31.2KB
pus acum 16 ani

CRISTI31GR
Membru nou

Din: GIURGIU
Inregistrat: acum 16 ani
Postari: 5

BADger a scris:

Cablajul

VREAU SI EU O SCHEMA EMITATOR FM 87-108Mhz(CU RAZA MAX..25KM).+DETALI
pus acum 16 ani

djvillara
Moderator

Inregistrat: acum 18 ani
Postari: 26
uite un link pentru emitatoare...
gasesti cam tot ce vrei doar sa ai rabdare sa construiesti...

pus acum 16 ani

mistique
Membru

Inregistrat: acum 16 ani
Postari: 1
am si eu o intrebare.....cum pot face placa aceea pe care sunt integratele....adik de unde pot face rost de asa ceva...si cu ce fac contactele alea ??? am vazut la o emisiune odata ca cik cu cerneala cu argint dar nu dispun de asa ceva...asa ca daca aveti ide va rog sa imi spuneti
pus acum 16 ani

Geokm5
Membru

Inregistrat: acum 16 ani
Postari: 3
pentru 2 km, cati mw? sau w imi trb la emitator ?
pus acum 16 ani

Geokm5
Membru

Inregistrat: acum 16 ani
Postari: 3
vreau sa imi fac un radio sa baga 2-5 km, vreau si eu sa imi spuneti de cat trebuie sa fie emitatorul (mW) si ce dimensiuni imi trebuiesc la antena (J-pole)

pus acum 16 ani

bubu smen
Membru nou

Inregistrat: acum 16 ani
Postari: 5
vreau si o un emitator care sa emita pe 5 km.contactati id bubu_smen2010:d
pus acum 16 ani

mike
Membru

Inregistrat: acum 15 ani
Postari: 1
vreau si eu un emitator care sa emita pe o distanta de 3-5km umi poate da cineva o schita?VA ROG FOARTE MULT!!!

pus acum 15 ani

andybv
Membru

Inregistrat: acum 15 ani
Postari: 1
am incercat sa fac emitatorul de mai sus dar nu functioneaza...
pus acum 15 ani

aetiius
Membru

Inregistrat: acum 15 ani
Postari: 2
emitatorul functioneaza foarte bine pt datalii dati un mail

pus acum 15 ani

aetiius
Membru

Inregistrat: acum 15 ani
Postari: 2
dar atentie folosirea lor(emitatoarelor) contravine legii
pus acum 15 ani

mariusTT
Membru

Inregistrat: acum 15 ani
Postari: 3
sal all pate sa ma ajute si pe mine cineva cu un emitator radio care sa se alim. la 12w  pls( pret atregator)----0762165488 urg
pus acum 15 ani

mariusTT
Membru

Inregistrat: acum 15 ani
Postari: 3
sal all poate sa ma ajute si pe mine cineva(vreau sa cumpar) cu un emitator radio sa se alim la 12 w de mica putere bineanteles  , imi tre f urg pls ----0762165488
pus acum 15 ani

antoneaurel
Membru

Inregistrat: acum 15 ani
Postari: 1
Frate Ziceti-mi ma si mie unu care ati reusit sa il faceti acel emitator mic ce piese ati folosit
pus acum 15 ani

ElectroBUBU
Administrator

Din: Neamt
Inregistrat: acum 19 ani
Postari: 171
Piese din comert, cu siguranta gasesti , si merge , sau vrei lista de piese mai exact ?

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 15 ani

cipry21feed
Membru

Inregistrat: acum 15 ani
Postari: 3
Salut la toata lumea.

Sunt nou pe forum si vreu sa fac acel mini emitator

daca va rog sa puneti lista doar cu piesele folosite.

Numai bine!


pus acum 15 ani

ElectroBUBU
Administrator

Din: Neamt
Inregistrat: acum 19 ani
Postari: 171
Care emitaror? te rog anexeaza o poza din cele de mai sus . ms

_______________________________________
Electronica / Auto / carRadio / radio / GSM / HamRadio /
pus acum 15 ani

cipry21feed
Membru

Inregistrat: acum 15 ani
Postari: 3
acesta

emitator acesta

16.8KB
pus acum 15 ani

djvillara
Moderator

Inregistrat: acum 18 ani
Postari: 26
R1 4,7 k
R2 330
C1 1,5 n
C2 33 p
C3 47 p
T1 BF324

Condensatorii sunt ceramici. Poti testa
pus acum 15 ani

cipry21feed
Membru

Inregistrat: acum 15 ani
Postari: 3
Multumesc de raspuns.

Si inca ceva, frecventa se regleaza din spire nu?

Numai bine!
pus acum 15 ani

djvillara
Moderator

Inregistrat: acum 18 ani
Postari: 26
Da ,dar sa nu te astepti la mari rezultate de la el.
Mai bine incerci sa faci partea de oscilator si e mai stabil plus ca emite la fel ca ala adica cateva zeci de metri. Incearca asta...

emitator ,dar astepti mari rezultate el.mai bine incerci faci partea oscilator mai stabil plus emite

31KB
pus acum 15 ani

helpit
Membru

Inregistrat: acum 14 ani
Postari: 1
Imi poate construii si mie cineva emitatorul acesta:
Sau ma poate ajuta cineva cu piesele necesare ?


Contra-cost, bineinteles.
Y!M: zero.absolut13
multumesc.
pus acum 14 ani

djvillara
Moderator

Inregistrat: acum 18 ani
Postari: 26
Gata facut il gasesti la conex.
pus acum 14 ani

Dragos
Membru

Inregistrat: acum 13 ani
Postari: 1
Buna
Ma adresez in special Administratorului acestui forum sa specifice ,folosirea emitatoarelor AM--FM FARA AUTORIZATIE DE RADIOAMATOR si reglarea  in prealabil a emitatorului pe o anumita frecventa (SAU INTIMPLAT CAZURI CIND SE EMITEA  PE FRECVENTA CDZULUI,ADICA PE FRECVENTA TURNULUI DE CONTROL  AL TRAFICULUI AERIAN, SAU POSTURI DE RADIO PIRAT CU MANELE),daca tot sunteti pasionati de montaje eu va sugerez sa obtineti o autorizatie de radioamator ,VA ROG SA SPECIFICATI CA EMITEREA FARA AUTORIZATIE SE PEDEPSESTE CU INCHISOARE.
Cu stima
yo2mgy

pus acum 13 ani

djvillara
Moderator

Inregistrat: acum 18 ani
Postari: 26
Discutiile sunt purtate in jurul unor scheme foarte simple care emit 10-20 metri.
Oricine le poate testa si construi.Sunt destul de asemanatoare cu modulatoarele FM de auto pentru care nimeni nu face inchisoare! )


pus acum 13 ani

mihai88
Membru

Inregistrat: acum 13 ani
Postari: 1
sall sunt nou am realizat emitatorul merge perfect dar de la distanta mica, si apropo puteti realiza montajul cu tranzistori NPN cu bf214 eu asa am facut dar trebuie sa inversati polaritatea de la + si - mult SUCCES!!
pus acum 13 ani

alvin and
Membru

Inregistrat: acum 13 ani
Postari: 1
cati m patrati prinde emitatoru asta?

[/img][/img]

Modificat de alvin and (acum 13 ani)
pus acum 13 ani

wolf
Membru

Inregistrat: acum 12 ani
Postari: 1

ElectroBUBU a scris:

Schema

Salut
Am Si Eu O Intrebare:
Daca in loc de C2 care are valoarea de 33pF as pune unu de 36pF ar fi vre-o diferenta???
Multumesc anticipat.



(A sin inca ceva . Daca in loc de microfon pot pune un slot pentru mufa jack ca sa pot  sa o conectez la un telefon cu muzica ceva. Si de unde as putea face rost de  L din prima schema???   )


L - 6 turns on 5 mm diameter. 11,5 cm lenght wire 0,8 mm diam.

Modificat de wolf (acum 12 ani)
pus acum 12 ani

power2008
Membru nou

Inregistrat: acum 12 ani
Postari: 5
Bobina se poate face din orice sarma de 0.8 mm diametru   diametrul unei spire trebyue sa fie de 5 mm  .

Eu iti recomand un miez de cablu coaxial ( din ala te TV ) .

Cei ce vor emitatoare gata facute , de diferite puteri dati un mesaj aici sau  un mail  ( doar email nu si pe mess )
pus acum 12 ani

Stefan
Membru

Inregistrat: acum 10 ani
Postari: 4
Salutare prieteni, a realizat cineva schema asta????
sa inteleg ca acordarea pe banda de fm se face prin departarea sau apropierea spirelor bobinei...?????
pus acum 10 ani

power2008
Membru nou

Inregistrat: acum 12 ani
Postari: 5
Salut stefan . daca doresti detalii da-mi un mesaj privat sau raspunde aici .

Te pot ajuta
pus acum 10 ani

Stefan
Membru

Inregistrat: acum 10 ani
Postari: 4
Salutare prieteni....
Si iata ca postez din nou pentru cei care au realizat acel mic emitator cu 1 tranz bf324.
Problema mea este ca l-am realizat si eu dar nu cu bf324 si am pus bf423 care este tot pnp, l-am alimentat cu doi acumulatori de 1,5v/2700mhA, ,am cautat pe toata banda de fm de la 88-108 si nimic.
Am inlocuit tranz bf423 cu 2n4958 care urca mai sus in frecventa[1500MHz] si tot nimic,mentionez ca am realizat montajul corect conformom schemei,si toate piesele si valorile lor sunt corecte.am verificat de 10 ori schema si totul este ok dar totusi el nu functioneaza.
care sa fie problema....????

emitator salutare iata postez din nou pentru cei care realizat acel mic emitator tranz mea este l-am

3.4KB
pus acum 10 ani

Stefan
Membru

Inregistrat: acum 10 ani
Postari: 4
Vad ca nimeni nu ma poate ajuta cu un sfat sau o parere.......
Va multumesc pentru [ajutorul acordat] o sa incerc sa ma descurc singur.

pus acum 10 ani

Stefan
Membru

Inregistrat: acum 10 ani
Postari: 4
Aceasta este schema.....

emitator aceasta este

23.6KB
pus acum 10 ani

power2008
Membru nou

Inregistrat: acum 12 ani
Postari: 5
Salut . totusi te sfatuiesc sa adopti o schema cu dioda varicap .

Aceasta de mai sus este extrem de instabila , Si frecventa va varia foarte tare in functie de temperatura ambientala .
pus acum 10 ani
