Electronica , Auto , Emitatoare , Scheme , Auto Diagnoza / Scheme / Doua redresoare la un secundar trafo retea Moderat de djvillara
Autor
Mesaj Pagini: 1
iulian72
Membru nou

Inregistrat: acum 15 ani
Postari: 7

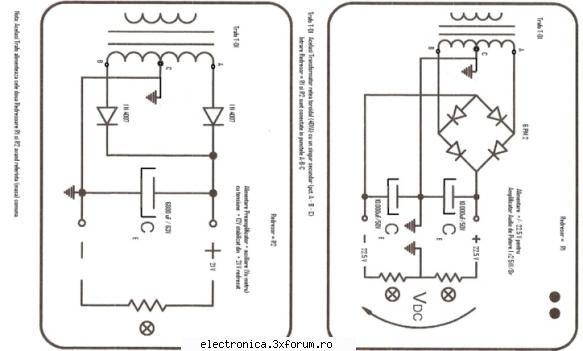

As dori sa stiu daca pot folosi schema din atasament.
Ea se refera la conectarea a doua redresoare la un singur secundar trafo retea.

Multumesc!

PS: am rotit schema pentru a putea fi atasata (limit 800x400pxls)

Zoom pe atasament ..........

doua redresoare secundar trafo retea dori stiu daca pot folosi schema din refera conectarea doua

28.9KB
pus acum 15 ani

iulian72
Membru nou

Inregistrat: acum 15 ani
Postari: 7
Am reusit.
Schema este valabila.
Rectific, tensiune prin punte redresoare +/-23,5Vcc bipolar pentru amplif. putere si
tensiune prin 2 diode +22,3Vcc monopolar apoi stabilizat la +12Vcc pentru pream.+aux. (440mA max.).
Trafo retea lucreaza la capacitate maxima, iar ramurile 2x18Vca sunt echilibrate cu acelasi consum de energie.
Amplificatorul de putere este monocanal cu iesire pe un trafo (cu miez de ferita) ~30Vvv linie de radioficare.
